TKF 65-200 pompa montajı: 116 m³/h debi, 47 m basma yüksekliği
Sivas'taki endüstriyel uygulama için seçilen Sempa TKF 65-200 yatay uçtan emişli pompanın teslimat ve saha montaj süreci. Teknik seçim föyündeki çalışma noktası 116 m³/h debi ve 47 m basma yüksekliğidir.
Gerçek saha uygulaması. Nihai pompa seçimi her projenin debi, basınç ve tesisat şartlarına göre yapılır.
MODELTKF 65-200
DEBİ116 m³/h
BASMA YÜKSEKLİĞİ47 m
MOTOR22 kW
POMPA SEÇİM FÖYÜ
Çalışma noktası ve teknik özellikler
Veriler, 16 Eylül 2026 tarihli Sempa pompa seçim föyündeki çalışma noktasından alınmıştır. Sahadaki gerçek çalışma, tesisat kayıpları ve işletme koşullarıyla birlikte değerlendirilmelidir.
Pompa tipiYatay uçtan emişli
ModelTKF 65-200
Debi116 m³/h
Basma yüksekliği47 m
Devir2900 rpm
Frekans50 Hz
Motor anma gücü22 kW
Mil gücü20,12 kW
Pompa verimi%73,56
NPSHr3,42 m
Emme flanşıDN 80 PN 16
Basma flanşıDN 65 PN 16
Maks. işletme basıncı16 bar
Motor korumaIP55 • 400 V • 3 faz
TESLİMAT VE MONTAJ SÜRECİ
Sivas saha uygulamasından proje fotoğrafları
Görseller; pompanın sevk öncesi hazırlanmasını, sahaya alınmasını ve mevcut tesisata montaj çalışmalarını gösterir.

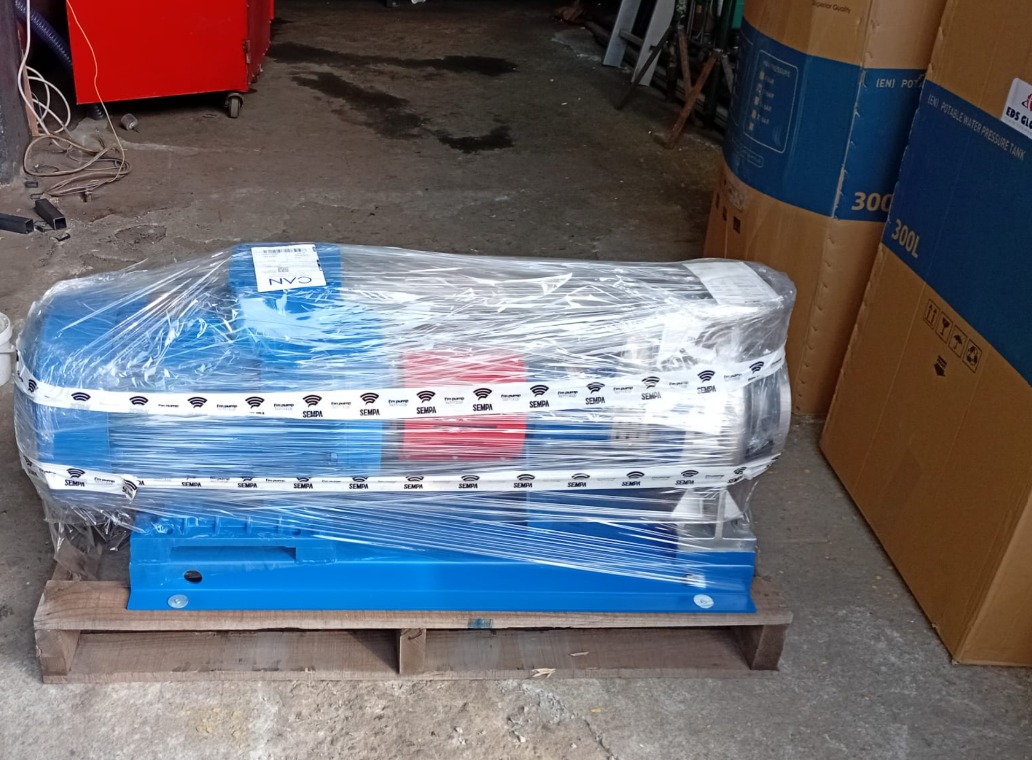

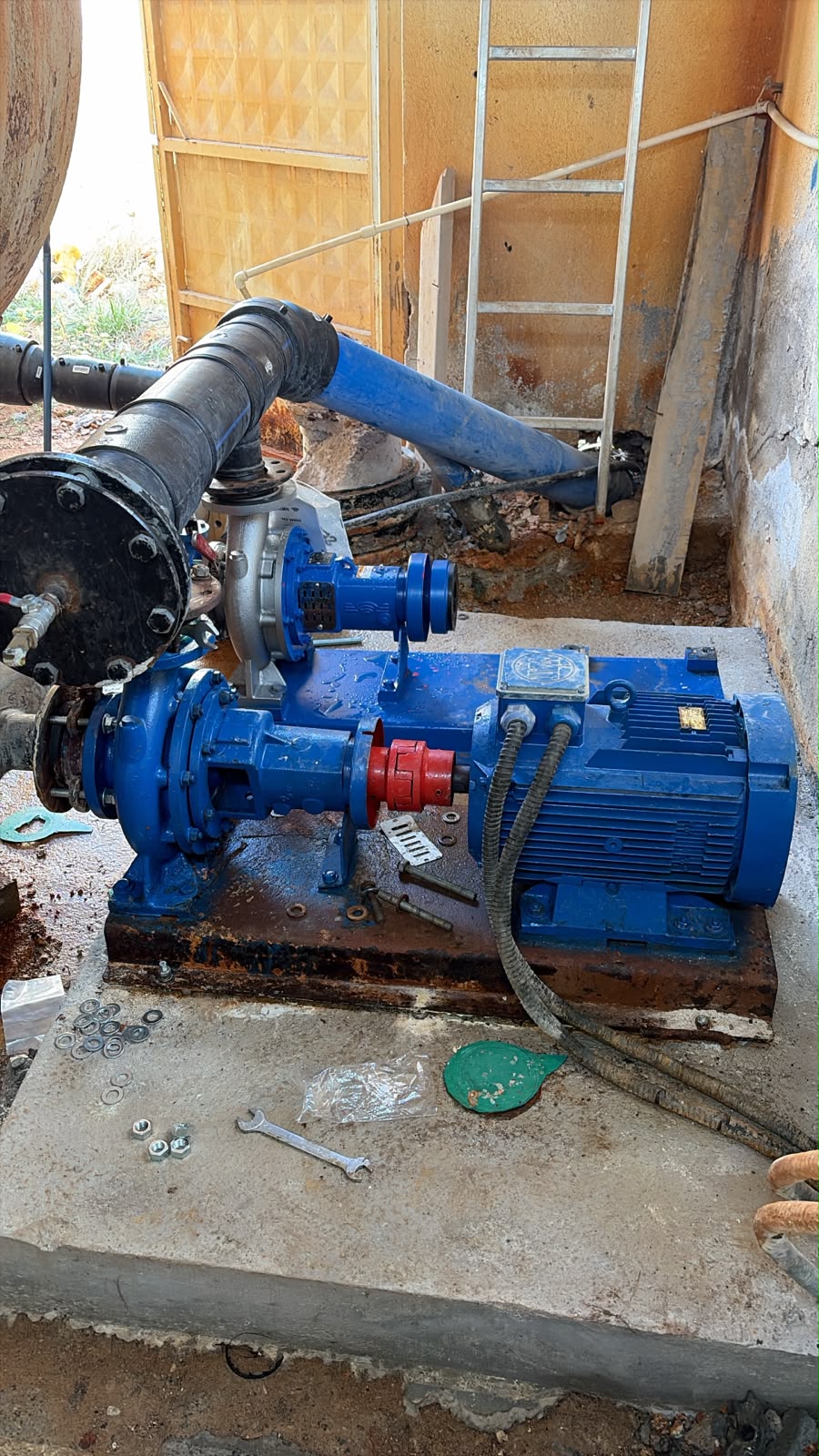

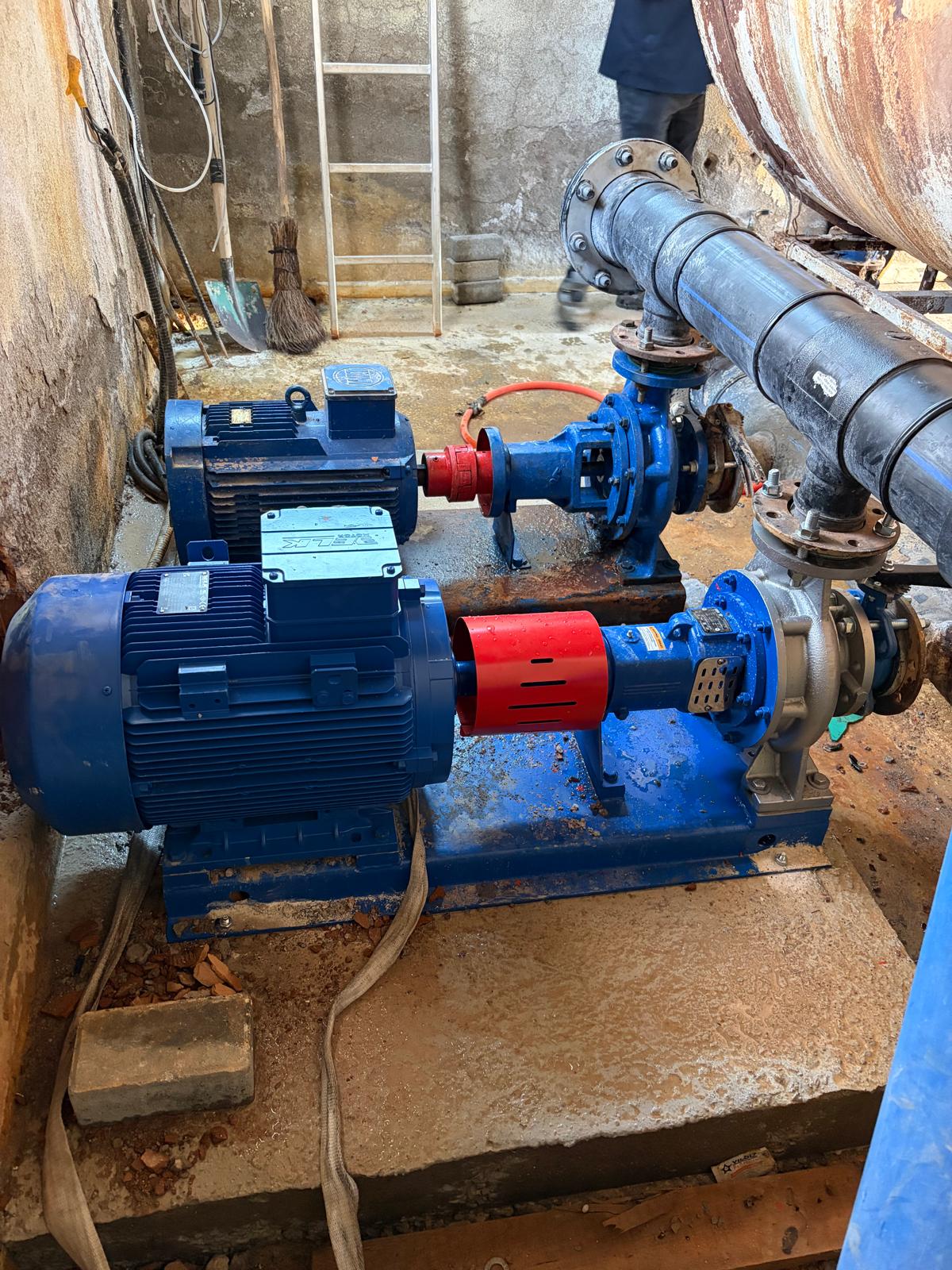

Sevk öncesi hazırlanan pompa grubu.Montaj öncesi sahadaki yatay uçtan emişli pompa.Mevcut hat ve pompa dairesinde montaj hazırlığı.Pompa, motor, kaide ve boru bağlantılarının saha görünümü.Sahadaki pompa grubu ve tesisat bağlantıları.
PROJE OKUMASI
116 m³/h ve 47 m ne anlama gelir?
116 m³/h, seçim noktasında pompanın bir saatte iletmesi hedeflenen akış miktarıdır. 47 m basma yüksekliği ise statik kot, boru sürtünme kayıpları ve ekipman kayıpları dahil sistemin istediği toplam yüksekliği temsil eder.
Bu iki değer başka bir tesise doğrudan kopyalanmamalıdır. Boru çapı, hat uzunluğu, akışkan, emiş şartı, çalışma süresi ve kontrol senaryosu her proje için yeniden incelenmelidir.
